Anschlussbilder

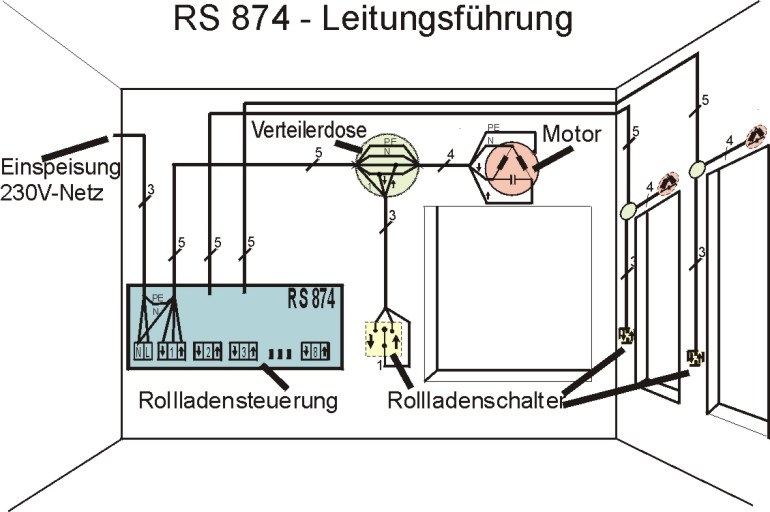

Nachfolgende Anschlussbilder zeigen den Anschluss der 230V-Motoren sowie der Vor-Ort-Bedienschalter an HEYtech-Rollladensteuerungen und Wintergartensteuerungen. Die Anschlussbilder gelten für alle kabelgebundenen Rollladensteuerungen, Wintergartensteuerungen und Extension-Boxen. Anschlussbilder für die Lichtsteuerung fnden Sie hier.

Bis zu 8 Motoren (bzw. bis zu 8 Gruppen von Motoren) können von HEYtech-Steuerungen direkt angesteuert werden. Bei den Modellen mit einer 9 im Typenbezeichner (z.B. RS879, RS879S, WS879 usw.) können insgesamt sogar bis zu 32 Motoren angesteuert werden. Hierbei werden 8 Motoren direkt an das Grundgerät angeschlossen, bis zu 24 weitere Motoren sind über bis zu 3 Extension-Boxes anschließbar.

Für den Fall, dass Vor-Ort-Bedienschalter (Rollladenschalter, Jalousie-Schalter) vorgesehen werden, haben diese grundsätzlich Vorrang vor den Schaltbefehlen, die von der Rollladensteuerung oder Wintergartensteuerung ausgelöst werden. Somit kann jeder von der Steuerung ausgelöste Schaltvorgang durch Betätigung der Bedienschalter bei Bedarf unmittelbar abgebrochen werden. Dies gilt sowohl für die Grundgeräte als auch für die Extension-Box.

Beachten Sie bitte bei der Verkabelung, dass die Wurzelanschlüsse der Bedienschalter genau in der nachfolgend dargestellten Weise angeschlossen werden müssen. Die Verbindung mit einer Dauerphase ist nicht zulässig.
