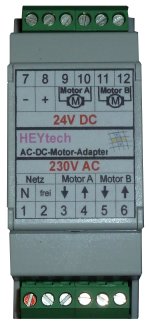

AC/DC-Adapter für 24V DC Motoren

Beschreibung:

Mit dem AC/DC-Motor-Adapter können Niedervolt-Gleichstrom-Antriebe an HEYtech-Rollladensteuerungen und Wintergartensteuerungen betrieben werden. Es ist damit auch ein gemischter Betrieb möglich, z.B. 4 Niedervolt-Motoren und 4 Wechselspannungs-Motoren (230V AC) an einer HEYtech-Steuerung.

Der AC/DC-Motor-Adapter ist in einem 35mm breiten Gehäuse für DIN-Hutschienenmontage eingebaut. Über je einen AC/DC-Motor-Adapter können 2 DC-Motoren (oder Motorengruppen) angeschlossen werden. Sollen also an alle 8 Kanäle einer HEYtech-Steuerung DC-Motoren angeschlossen werden, so werden 4 AC/DC-Motor-Adapter benötigt.

DC-Motoren werden nach dem nebenstehenden Anschluss-Schema über den AC/DC-Motor-Adapter an eine HEYtech-Steuerungen angeschlossen.

Das in dem nebenstehenden Bild dargestellte Netzgerät ist nicht im Lieferumfang enthalten. Es muss leistungsmäßig den angesteuerten Motoren entsprechen.




Technische Daten:

Eingangs-Spannung: 230V AC
Max. Motorleistung DC (pro Motor) : 120 W
Max. Motorstrom (pro Motor): 5 A / 24 V DC
Mech. Lebensdauer: > 10 Mio. Schaltspiele
Abmessungen (B x H x T): 76 x 70 x 35 mm









Adapter für Velux und Roto

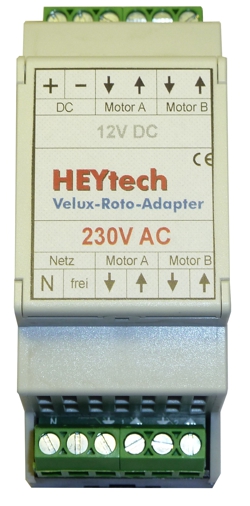

Sollen Gleichstrommotoren nicht direkt sondern über die jeweilig von den Herstellern hierfür vorgesehenen Schnittstellen angesprochen werden, so kann dies über den HEYtech-Velux-Roto-Adapter erfolgen.

Die Firma Velux bietet zur Ansteuerung von 24V-Motoren das Interface KLF 050 oder KLF 100 an, welche den Anschluss eines potentialfreien Tasters ermöglichen und die hierüber ausgelösten Schaltvorgänge in entsprechende io-homecontrol-kompatibele Funksignale umsetzen. Bei dem Hersteller Roto werden die Motoren z.B. über ein Netzteil NT24 angeschlossen.

Das nachfolgende Bild zeigt beispielhaft die Ansteuerung eines Velux-Motors über den Kanal 7 einer HEYtech-Steuerung. Hierbei wird nur ein Kanal des HEYtech-Velux-Roto-Adapters verwendet, der zweite Kanal steht noch für die Ansteuerung eines weiteren KLF050-Schalterinterfaces zur Verfügung.
