1. Anschluss der Steuerung an das 230V-Netz

• Der Anschluss der Steuerung an das 230V-Netz erfolgt durch Verbindung der mit L und N gekennzeichneten Schraubklemmen mit den entsprechenden Netzleitungen. Die Schraubklemmen befinden sich unter dem kleineren linken Gehäusedeckel.


• Eine geeignete Hausinstallationssicherung ist vorzusehen.


• Unmittelbar nach Zuschaltung der Netzspannung werden von der Steuerung für kurze Zeit der Gerätetyp, der Firmware-Stand sowie die Gerätenummer angezeigt. Anschließend wechselt das Display auf die Anzeige von Datum und Uhrzeit. Bei angeschlossenem Temperatursensor wird mit durchlaufenden ">"-Zeichen signalisiert, dass vom Sensor Temperatursignale empfangen werden. Die Anzeige des Temperaturwertes erfolgt erstmalig nach ca. 64 s.

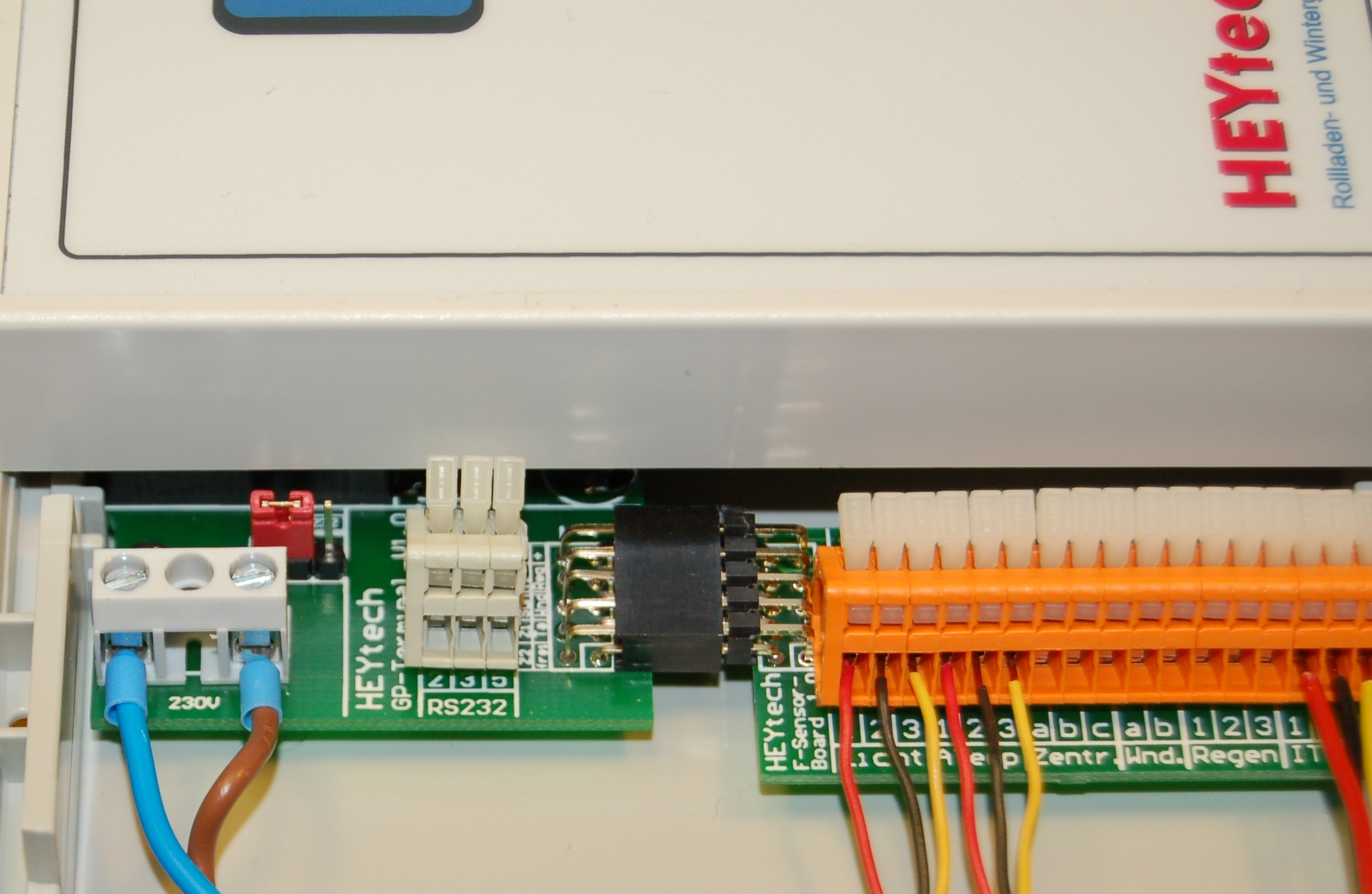

Abbildung:
Anschluss der Funksteuerung an das 230V-Netz, Anschluss Sensoren

2. Anschluss der Funk-Jalousieschalter

• Über den Funk-Jalousieschalter lassen sich 230V-Rollladen-, Jalousie- oder Markisenmotoren komfortabel über Funk ansteuern. Die Schaltbefehle werden von einer HEYtech-Funksteuerung oder einer mit einem Funksender ausgestatten HEYtech-Zentralsteuerung oder von einem Handsender ausgesendet.


• Anschluss: Der Funk-Jalousieschalter wird gemäß der Darstellungen und Hinweise in der Bedienungsanleitung angeschlossen.
