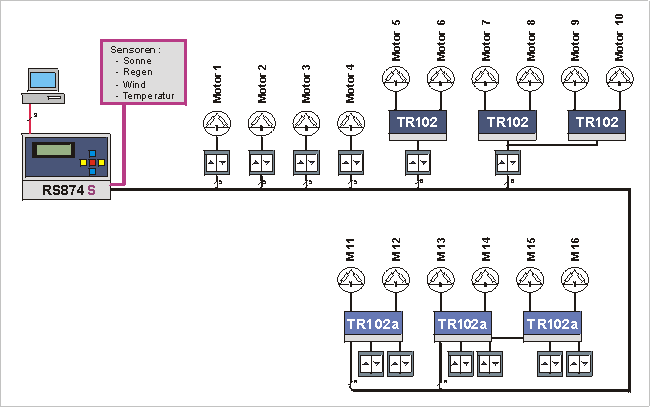

Ansteuerung von 16 Motoren über Steuerung RS874 mit Trennrelais TR102 und TR102a
  • Konfiguration zur Ansteuerung von 16 Motoren über 8 Kanäle
  • Gruppenbildung über Trennrelais TR102: Die Motoren 5 und 6 sowie Motoren 7, 8, 9 und 10 sind nur jeweils gemeinsam schaltbar. Dabei ist die Vorrangschaltung der örtlichen Bedienschalter für diese Motoren gewährleistet. Auch die (optionale) Tastautomatik kann über die Bedienschalter ausgelöst werden.
  • Gruppenbildung über Trennrelais TR102a: Die Motoren 11 bis 16 können über einen Vor-Ort-Taster (-Schalter) einzeln bedient werden. Von der Steuerung sind die Motoren jedoch nur als Gruppen (11 und 12 sowie 13 bis 16) ansteuerbar. Die Bedientaster können einen von der Steuerung ausgelösten Schaltbefehl nicht abbrechen (keine Vorrangerkennung!), daher für Rollläden vor Türen oder bodenreichenden Fenstern nicht geeignet (hohes Gefährdungspotenzial).
Mögliche Optionen
- Sensor-Ausführung (RS874S, RS878S), Temperatur-, Regen-, Windsensor
- PC-Schnittstelle
- Tastautomatik
- Gruppen-Zentralsteuerung
- weitere Optionen, s. Preisliste
